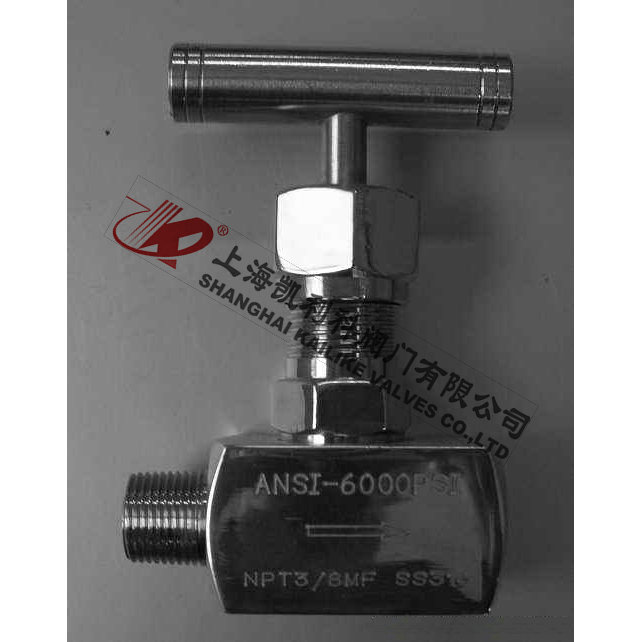

ANSI-6000PSI～10000PSI美標內外螺紋針型閥是由內外螺紋連接，適用于油﹑水﹑氣等多種非腐蝕性或腐蝕性介質，適用于-29℃～+440℃ -70℃～-240℃ ≤540℃ ≤570℃。比其他類型的閥門，美標內外螺紋針型閥具有更好的密封性能和耐受壓力的能力，一般用于較小流量，較高壓力的氣體或者液體介質的密封，最合適與與壓力表配合。
| 產品名稱： | 美標內螺紋針型閥 | 產品型號： | ANSI-6000PSI～10000PSI |
| 公稱通徑： | DN6～DN15 | 結構形式： | 錐面密封 |
| 公稱壓力： | 6000PSI～10000PSI | 連接方式： | 內外螺紋 |
| 適用溫度： | -40ºC～+540ºC | 驅動方式： | 手動（一字形手柄） |
| 閥體材質： | 鑄鋼、不銹鋼 | 制造標準： | 國標GB、德國DIN、美國API、ANSI |
| 適用介質： | 水、油、蒸汽、空氣等氣體 | 生產廠家： | 上海凱利科閥門有限公司 |
|

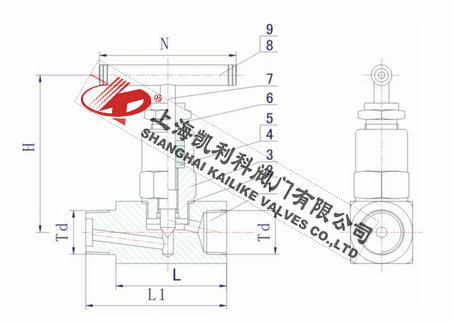

序號 NO. |
零件名稱 Part name |
材質 Material |
| 1 | 閥體 Body | 20# A105 SS304 SS304L SS316 SS316L |
| 2 | 閥蓋墊片 Bonnet Gasket | 紫銅(Red copper) PTFE |
| 3 | 閥蓋Bonnet | 20# A105 SS304 SS304L SS316 SS316L |
| 4 | 填料墊 Packing Seat |
PTFE 柔性石墨(Expanded Graphite) 金屬盤根(Matel and Graphite) |
| 5 | 填料 Packing | PTFE 柔性石墨(Expanded Graphite) |
| 6 | 填料壓蓋 Packing Gland | 20# A105 SS304 SS304L SS316 SS316L |
| 7 | 閥桿 Stem | 20# A105 SS304 SS304L SS316 SS316L |
| 8 | 手柄 Handle | 20# A105 SS304 SS304L SS316 SS316L |
| 9 | 內六角螺釘 Hexagon Screw | 20# A105 SS304 SS304L SS316 SS316L |
|
貨號 ITEM NO. |
公稱通徑 DN Nominal bore |
Td | H | L | L1 | N |
| ANSI-6000PSI～10000PSI | DN6 | NPT1/4 | 75 | 58 | 75 | 60 |
| ANSI-6000PSI～10000PSI | NPT1/2 | 80 | 62 | 66 | 60 | |
| ANSI-6000PSI～10000PSI | NPT3/4 | 80 | 57 | - | 60 | |
| ANSI-6000PSI～10000PSI | DN10 | NPT3/8 | 75 | 58 | 78 | 60 |
| ANSI-6000PSI～10000PSI | DN15 | NPT1/2 | 77 | 68 | 86 | 60 |
聲明：【ANSI-6000PSI～10000PSI美標內外螺紋針型閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的ANSI-6000PSI～10000PSI美標內外螺紋針型閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
